ちょい盛り基板にツインTフィルタを付けるにあたり調べてたらこんなことになってたという適当なもの
ここに書いてあることを参考にした結果
不利益を被っても
その責任は負いかねます。各自の判断でどうぞ

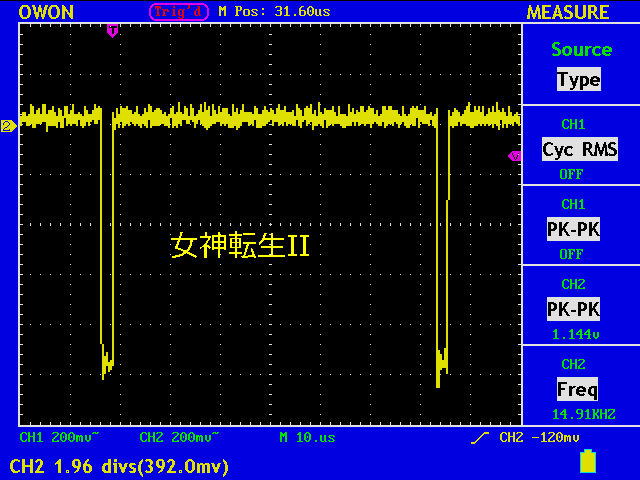

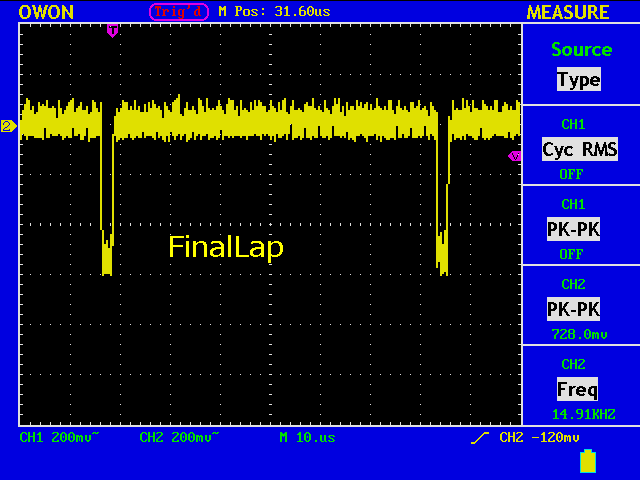

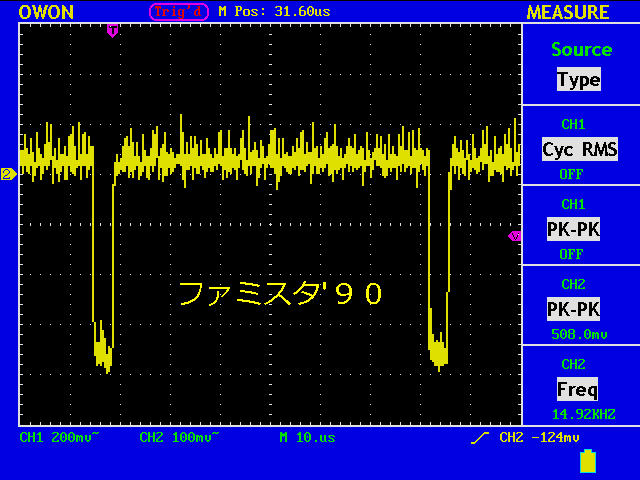

とりあえずオシロ画像を張っておきます。下部にひとこと
8CHモード無音部、オシロ以外無負荷

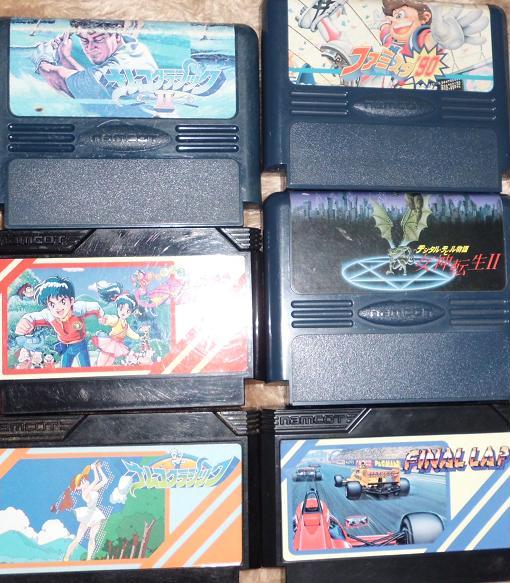

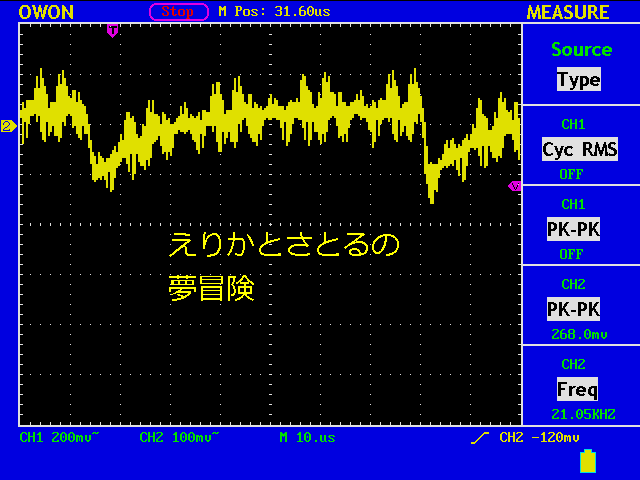

見てのとおりエリカとさとるの夢冒険とナムコクラシックIIは他のものとは違ってます

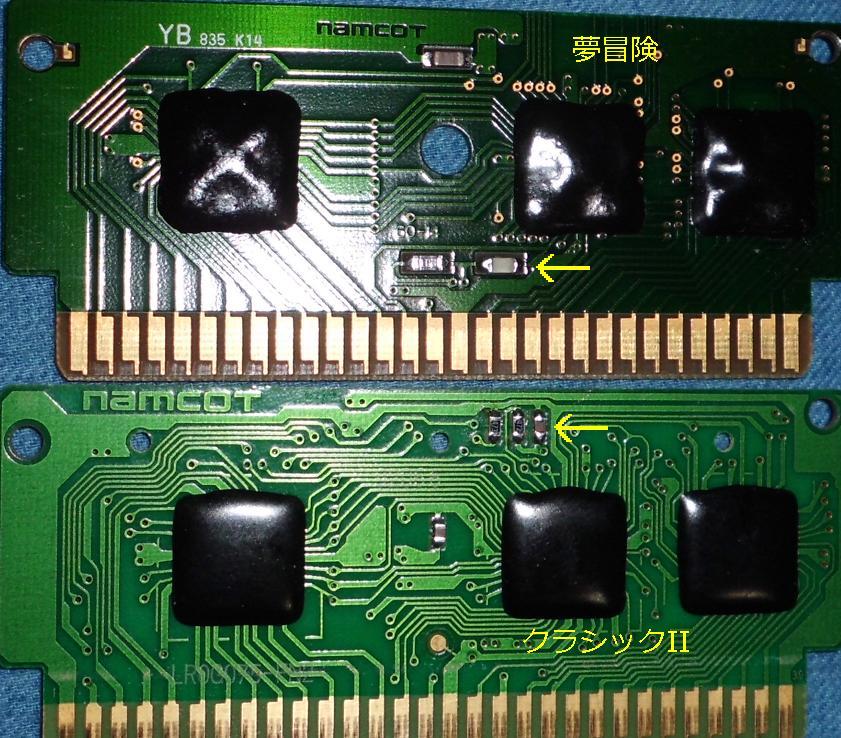

46ピン、GND間にコンデンサが入ってます
エリカとさとるが0.005uF、ナムコクラシックIIが0.012uF

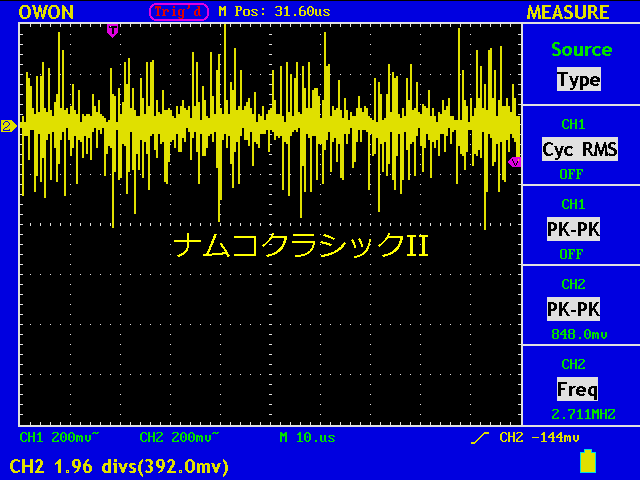

ナムコクラシックIIのほうは15kHzノイズがそこそこ控えめになってます
半田付けとか苦手な人なら選ぶ価値があるかも

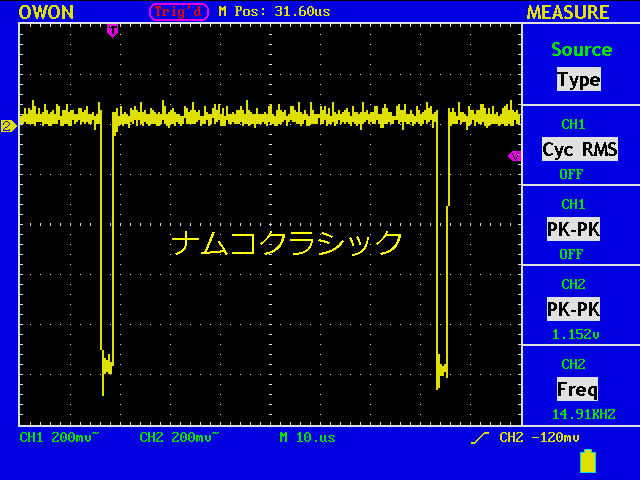

自分でフィルタ付けるならナムコクラシックやメガテン２がノイズ少なめでよさげ
コンデンサを取れば他のカセットと同様になります
