どうにもぼやけてるのが気になって何とかしてみた結果

Jrを改造するか最後期の物(1チップ化されてるもの)ならシャキッとしてるそうなので そっちを探した方がラクだし綺麗orz

1Chipとそのほかを見比べ↓
スーパーファミコンの製造時期などによる画質の違いを見てみる

1チップかどうかの見極め方の詳細は スーパーファミコン まとめ (気ままに暇つぶし)
通常型の1chipものは相当少ないらしい。




ここに書いてあることを参考にした結果、スーファミが壊れても家が燃えても
その責任は負いかねます。各自の判断で行ってください

今回いじったのはSHVC-CPU-01です



で、いじる場所は基板裏




まずは黄丸のコンデンサを10uFの積層セラミックに交換
これを換えると多分無改造機で出るサワザワノイズが減ります
で、トランジスタをひっくり返してエミッタをフリーにする(下の写真のように



とりあえず元の状態の回路図



これを↓の回路図のようにする
LMH6683に付く部品のGNDは1箇所にまとめないとノイズが増えます
回路図は1色分なのでこれのほぼ3倍になります




ダイオードと1000pFの直列になったものがオーバー、アンダーシュート軽減部

後はがんばって半田付けする





なるべく薄くなるように



270pFをつけるのは上の方




適当につける




で、結果はこちら

RGB各色にこういった事をすると色の境界にオーバー、アンダーシュートによる色変化がおきて気になる
緑の中の白いドットが赤みががってたり、棒グラフの横にゴーストみたいなのが出たり…

XRGB-3でキャプチャ。1920*1080、xEVEN、鮮明度 0




上の画像ではシュート軽減でこそこましになってますが
出るときは出ます



まぁ拡大しなければそこまで気にはなりませんが

明るめの画像

横の葉っぱや土手や切り株や水面のぼやけが改善
土手は副作用も見えますが…



暗めの画像
髪や服の色が分かりやすい




1Chipのは少々ノイズが乗ってますがS-RGBの出力以降一切フィルタが無い状態なうえ
配線がいい加減なせいだと思われます



いまいち違いが分かり辛いS端子(Y/C)とRGB。1Chipは無しで

無改造のRGBよりシャキッとさせたほうのS端子の方が全体的に見るとくっきり
シャキッとかの弊害がS端子では程よくぼかされていい感じに
しかし下の細かい模様の発色に関してはRGBに分がある

ちなみに画面の明るさは
シャキッとRGB<シャキッとY/C<無改造RGB<<無改造Y/C

白部分の輝度の数値で表すと
216 220 230 247
無改造Y/Cの背景が無改造RGBより良く見えるのはこのためだと思われます



明るくしてみる



RGBだけ黒浮きしてるのは一応意味があってそうなってます
その辺は以前ツイッターでぼやいてます


もっと楽にならんものか…

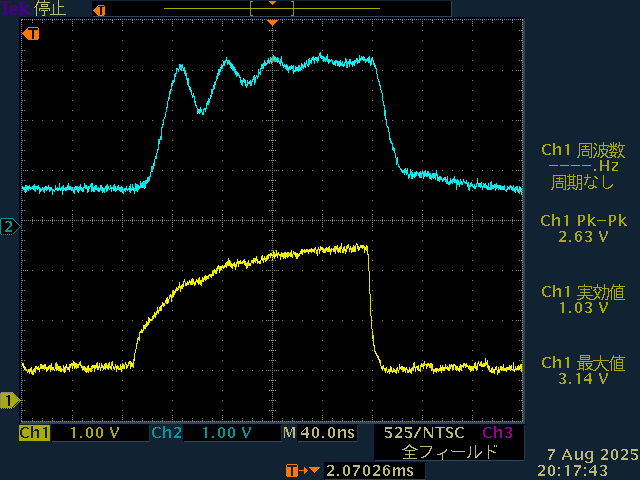

オシロで見るビフォー&アフター波形


240pTestのWhite Screenの上の方を青チャンネルだけ。
画像の青枠付近を見ている感じです。




プローブは下の画像の場所に当ててます。

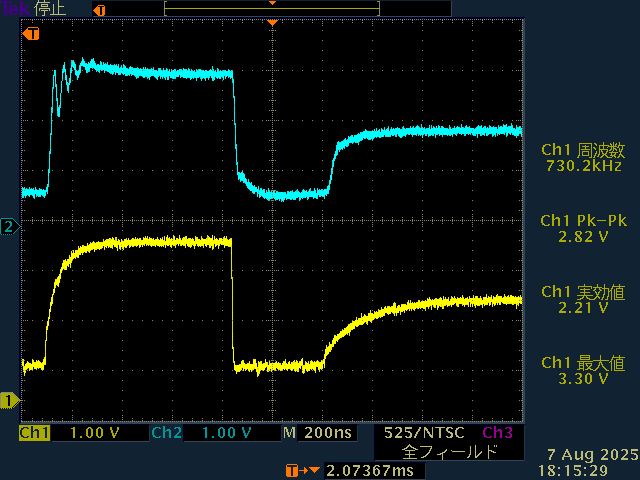

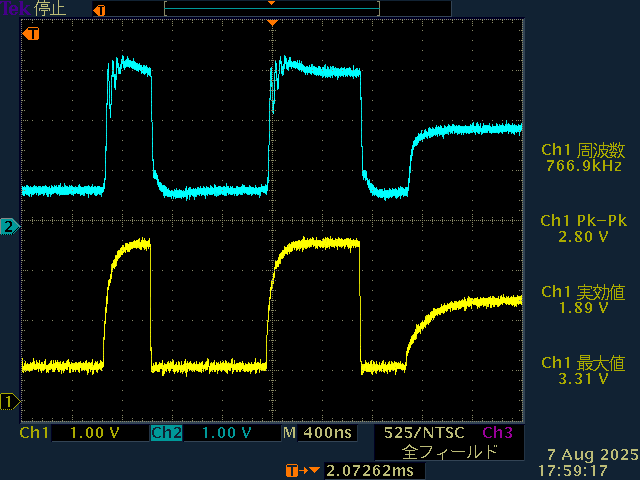

結果は以下のようになっています。
もっと拡大したかったのですがライン番号トリガーがうまく掛からないので
今一な感じですが・・・




今後のためにもシンクセパレータとカウンタで好きなラインにトリガーを掛けられる物でも作っておいた方が良いかな。
